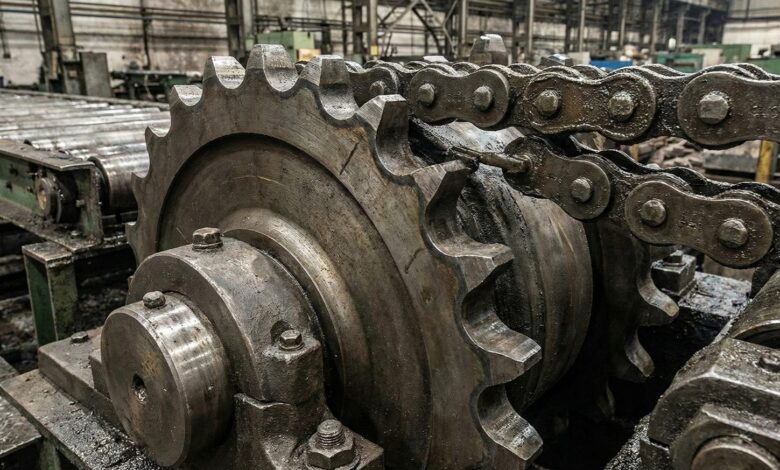

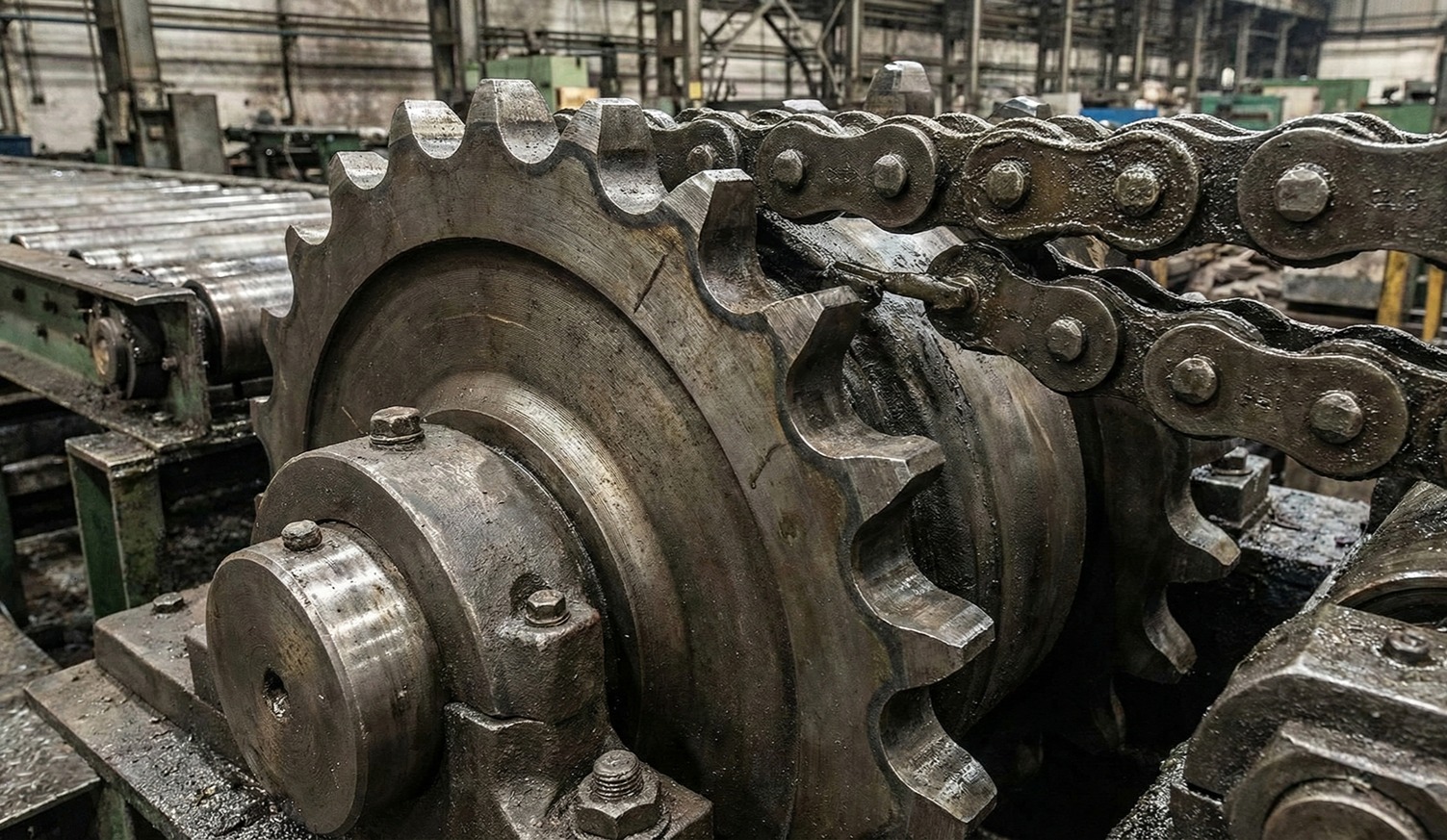

غول های انتقال قدرت: راهنمای جامع چرخ دنده زنجیر (اسپراکت) صنعتی بزرگ

در دنیای مهندسی مکانیک، روش های مختلفی برای انتقال قدرت از موتور به دستگاه وجود دارد. اگر فاصله محورها کم باشد، از چرخ دنده استفاده میکنیم. اگر فاصله زیاد باشد و نیاز به لغزش داشته باشیم، از تسمه استفاده میکنیم. اما اگر فاصله زیاد باشد، بار بسیار سنگین باشد و نیاز به “عدم لغزش” و دقت بالا داشته باشیم، تنها یک گزینه روی میز مهندسان است: سیستم زنجیر و چرخ دنده زنجیر (Chain & Sprocket).

چرخ دنده زنجیر که در صنعت با نام تخصصی “اسپراکت” (Sprocket) شناخته میشود، یکی از حیاتی ترین قطعات در صنایع سنگین است. از کانوایرهای عظیم معدن و کوره های پخت سیمان گرفته تا سیستم های محرک ماشین آلات راه سازی، همگی متکی به این قطعات دندانه دار هستند که وظیفه دارند زنجیرهای فولادی سنگین را به حرکت درآورند.

در این مقاله تخصصی، به بررسی ساختار، انواع و نکات حیاتی در انتخاب و نگهداری اسپراکت های صنعتی بزرگ میپردازیم.

تفاوت فنی: “چرخ دنده” (Gear) یا “اسپراکت” (Sprocket)؟

بسیاری از افراد در بازار به اشتباه به اسپراکت، “چرخ دنده” میگویند. اما در مهندسی مکانیک، این دو قطعه ماهیت و عملکردی کاملاً متفاوت دارند:

1. چرخ دنده (Gear): قطعه ای است که دندانه هایش مستقیماً با دندانه های یک چرخ دنده دیگر درگیر میشود. (مثل دنده های داخل گیربکس خودرو).
2. اسپراکت (Sprocket): قطعه ای است که دندانه هایش با دانه های یک زنجیر درگیر میشود. اسپراکت ها هرگز مستقیماً با هم تماس ندارند و همیشه یک واسطه (زنجیر) بین آن هاست.

این تفاوت مهم است، زیرا پروفیل (شکل هندسی) دندانه های اسپراکت باید به گونه ای طراحی شود که وقتی زنجیر در اثر کشش و کارکرد طولانی تغییر طول میدهد (به اصطلاح “جا باز میکند”)، باز هم بتواند آن را بگیرد، بکشد و رها نکند.

آناتو مییک اسپراکت صنعتی بزرگ

وقتی از اسپراکت های “بزرگ” صحبت میکنیم، منظورمان قطعاتی با قطر ۵۰ سانتی متر تا بیش از ۲ متر است که در کارخانه های سیمان، فولاد و معادن زیر بارهای چند تنی کار میکنند. پارامترهای حیاتی این قطعات عبارتند از:

۱. گام (Pitch)

مهم ترین شناسه هر اسپراکت، “گام” آن است. گام یعنی فاصله مرکز تا مرکز دو پین متوالی در زنجیر. اسپراکت باید دقیقاً با گام زنجیر (مثلاً ۱ اینچ، ۱.۵ اینچ، ۲ اینچ و استانداردهای DIN/ANSI) مطابقت داشته باشد. کوچکترین خطا در ماشین کاری گام، باعث میشود زنجیر روی دنده ها “بپرد” یا پاره شود.

۲. نوع نافی (Hub Type)

• تخت (Type A): بدون نافی، فقط یک ورق دندانه دار است. معمولاً برای پیچ شدن به یک فلنج یا توپی دیگر استفاده میشود.
• نافی دار (Type B & C): دارای یک برآمدگی مرکزی (یک طرفه یا دو طرفه) برای ایجاد سطح تماس بیشتر با شفت و تحمل گشتاورهای سنگین است.

۳. اسپراکت های دو تیکه (Split / Segmented Sprockets) – [راهکار حرفه ای]

در صنایع سنگین، تعویض یک اسپراکت بزرگ بسیار دشوار است؛ زیرا برای درآوردن آن باید شفت اصلی، یاتاقان ها و کوپلینگ ها باز شوند که به معنی روزها توقف خط تولید است. برای حل این مشکل، از اسپراکت های چند تیکه استفاده میشود. در این مدل، دندانه ها روی قطعاتی جداگانه (سگمنت) ساخته شده و روی بدنه اصلی پیچ میشوند. وقتی دندانه ها ساییده شدند، تکنسین ها فقط سگمنت ها را باز کرده و تعویض میکنند، بدون اینکه نیاز باشد کل دستگاه دمونتاژ شود.

فوت کوزه گری: سخت کاری دندانه ها (Hardening)

بزرگترین دشمن اسپراکت ها، سایش است. زنجیر فلزی دائماً با فشار زیاد روی دندانه ها کشیده میشود. اگر دندانه ها نرم باشند، به سرعت خورده شده و “تیز” میشوند (شبیه دندان کوسه) که باعث خرابی زنجیر میشود.

تولیدکنندگان حرفه ای مانند رها گیربکس، از فرآیندی به نام سخت کاری القایی (Induction Hardening) برای حل این مشکل استفاده میکنند. در این روش مهندسی:

• نوک دندانه ها (محل تماس با زنجیر) حرارت دیده و سریع سرد میشوند تا ساختاری بسیار سخت (مثل شیشه) و مقاوم به سایش پیدا کنند.
• اما بدنه و نافی اسپراکت نرم و چقرمه باقی میماند تا در برابر ضربات ناگهانی (شوک ها) خاصیت ارتجاعی داشته باشد و نشکند.

کاربردهای غول پیکر در صنعت

این قطعات در قلب سنگین ترین فرآیندهای صنعتی حضور دارند:

• صنعت سیمان: در الواتورهای کاسه ای (Bucket Elevators) که مواد داغ و سنگین کلینکر را به ارتفاع ۵۰ متری میبرند.
• معادن: در “اپرون فیدرها” (Apron Feeders) که سنگ های عظیم معدن را از کامیون دریافت کرده و زیر سنگ شکن میریزند.
• صنعت فولاد: در میزهای انتقال شمش های گداخته (Cooling Beds) که حرارت محیط بسیار بالاست و تسمه های لاستیکی ذوب میشوند.

معرفی “رها گیربکس”: تولیدکننده اسپراکت های سفارشی

پیدا کردن اسپراکت های سایز بزرگ در بازار لوازم یدکی معمولی تقریباً غیرممکن است، زیرا این قطعات استاندارد ثابتی ندارند و معمولاً باید بر اساس نقشه خاص هر دستگاه ساخته شوند.

مجموعه صنعتی رها گیربکس مستقر در اصفهان، با در اختیار داشتن دستگاه های هاب (Hobbing) و فرز CNC دروازه ای سنگین، توانایی تولید انواع اسپراکت های صنعتی تا قطرهای بسیار بالا (حتی تا ۳ متر) را دارد. خدمات این مجموعه شامل:

• محاسبه و طراحی مهندسی: برای اطمینان از تحمل گشتاور وارده.
• انتخاب متریال: استفاده از فولادهای آلیاژی مقاوم و عملیات حرارتی پذیر (مانند MO40 یا CK45).
• مهندسی معکوس: ساخت دقیق از روی نمونه های فرسوده خارجی.

نکات طلایی نگهداری (Maintenance)

برای اینکه اسپراکت های گران قیمت شما عمر طولانی داشته باشند، رعایت سه نکته الزا میاست:

1. هم راستایی (Alignment): اسپراکت محرک و متحرک باید دقیقاً در یک راستا باشند. انحراف باعث سایش کناره های دندانه و پاره شدن زنجیر میشود.
2. کشش زنجیر: زنجیر نباید خیلی سفت باشد (فشار به یاتاقان و شفت) و نباید خیلی شل باشد (رد کردن دندانه).
3. روغن کاری: زنجیر و اسپراکت خشک، قاتل یکدیگرند. برنامه روانکاری منظم داشته باشید تا اصطکاک فلز روی فلز به حداقل برسد.

نتیجه گیری

چرخ دنده زنجیر یا اسپراکت، شاید قطعه ای ساده به نظر برسد، اما در ابعاد صنعتی، یک شاهکار متالورژی و ماشین کاری است. انتخاب درست متریال، رعایت دقیق گام در ساخت و سخت کاری اصولی دندانه ها، تفاوت بین یک خط تولید روان و یک خط تولید پر از توقف و خرابی است.
