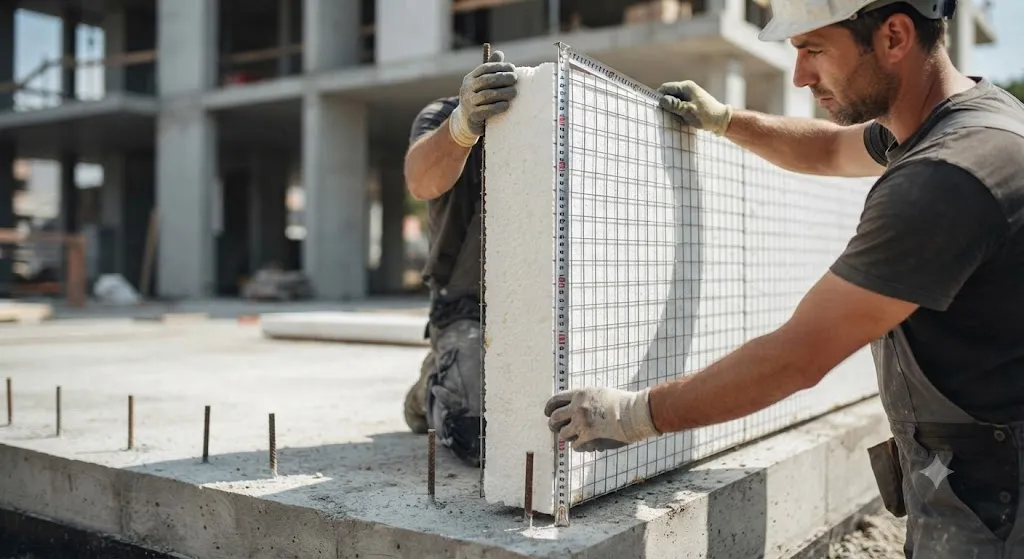

ابعاد تری دی پنل چقدر است؟
وقتی پای پروژههای ساختوساز مدرن به میان میآید، سرعت اجرا، کاهش بار مرده و بهینهسازی هزینهها از مهمترین دغدغههای مهندسان و کارفرمایان است. اگر شما نیز درگیر اجرای دیوارها یا سقفهای پیشساخته هستید، احتمالاً بهخوبی میدانید که انتخاب مصالح استاندارد تا چه اندازه بر دوام و بودجه نهایی پروژه تأثیرگذار است. در میان تمام گزینههای پیشرو، شناخت دقیق ساختار و ابعاد تری دی پنل کلید اصلی یک طراحی اصولی و اقتصادی است.
اما به طور مشخص، ابعاد تری دی پنل به مجموعهای از پارامترهای فنی از جمله اندازه چشمههای شبکه مش، قطر مفتولها، ضخامت هسته پلیاستایرن (فوم) و ابعاد طولی و عرضی پانل بستگی دارد که در ادامه تمام این جزئیات را به صورت گامبهگام بررسی خواهیم کرد؛ همچنین پیش از خرید، آشنایی با ضوابط اجرایی تری دی پانل سقفی به شما کمک میکند تا بهترین تصمیم را برای سازه خود اتخاذ کنید.
جدول مشخصات فنی و ابعادی تری دی پنل
| پارامتر فنی / ابعادی | مشخصات استاندارد | توضیحات کاربردی |
| ابعاد عرض و طول پانل | عرض ۶۰ تا ۱۲۰ سانتیمتر / طول تا ۶ متر | قابلیت سفارشیسازی بر اساس ابعاد پروژه |
| ضخامت هسته فوم (پلیاستایرن) | ۴۰ تا ۱۵۰ میلیمتر (۴ تا ۱۵ سانتیمتر) | تعیینکننده اصلی ضریب عایق حرارتی و صوتی |
| ابعاد چشمههای شبکه مش | ۵×۵، ۸×۸، ۱۰×۱۰ و ۱۵×۱۵ سانتیمتر | شبکه فولادی دوطرفه متصل به هم |
| قطر مفتول فولادی | ۲.۲ الی ۴ میلیمتر | متناسب با نوع باربر یا غیرباربر بودن دیوار |
| وزن استاندارد در هر متر مربع | حدود ۶ کیلوگرم بر متر مربع (قبل از شاتکریت) | بسیار سبک و مؤثر در کاهش بار مرده سازه |

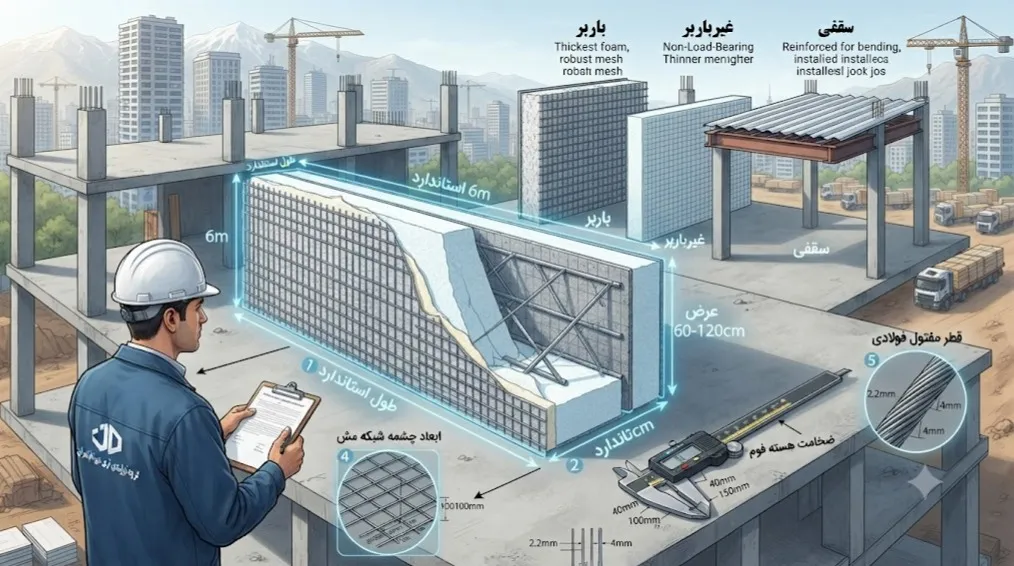

راهنمای جامع ابعاد، ضخامت و انواع تری دی پنل
تری دی پنلها (3D Panel) از یک هسته عایق پلیاستایرن (فوم) در میان دو شبکه فولادی مشبک تشکیل شدهاند که با مفتولهای خرپایی به هم متصل شدهاند. در ادامه، ابعاد استاندارد و مشخصات فنی این سازهها را زیر ذرهبین میبریم:
استانداردهای ابعاد و ضخامت تری دی پنل
انتخاب صحیح ابعاد و ضخامت پانل، مستقیماً روی سه فاکتور کلیدی پروژه اثر میگذارد: عملکرد عایق حرارتی/صوتی، مقاومت سازهای، و هزینه نهایی اجرا. در ادامه، هر پارامتر با جزئیات فنی و کاربردی بیشتر شرح داده میشود.

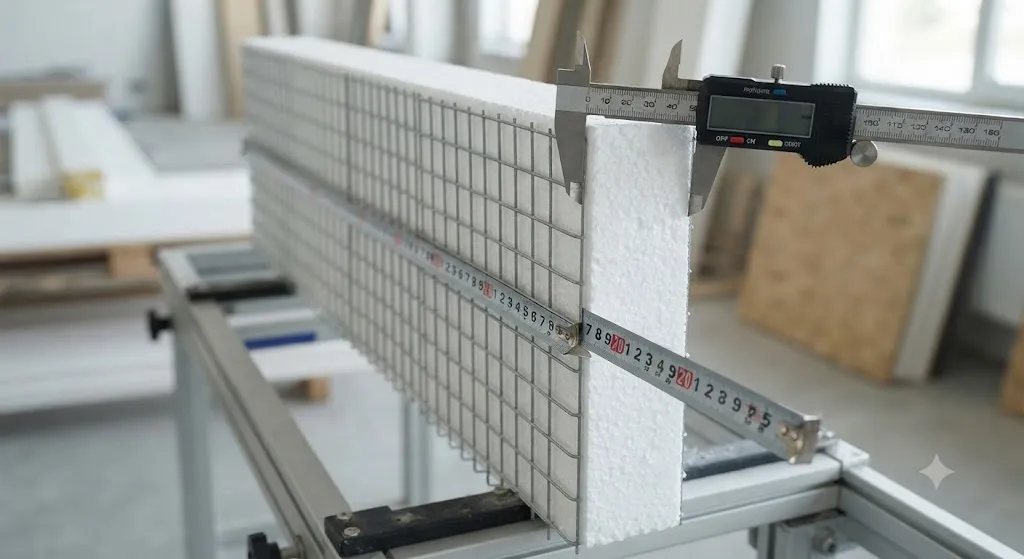

1.عرض و طول پانل
پانلهای تری دی معمولاً در دو دسته عرضه میشوند:
- پانلهای استاندارد کارخانهای: عرض ۶۰ تا ۱۲۰ سانتیمتر و طول تا ۶ متر، که بیشتر برای پروژههای صنعتی و انبوهسازی با نظم مدولار استفاده میشود.
- پانلهای سایزبندیشده کاربردی: ابعاد رایجتر در بازار ساختمانی ایران شامل ۱×۲، ۱×۳ و ۱×۴ متر است. این سایزها به دلیل تناسب با ارتفاع طبقات مسکونی (معمولاً ۲.۸ تا ۳.۲ متر) و سهولت حمل با وانت یا نیسان، در پروژههای ویلایی و آپارتمانی محبوبترند.
نکته عملی: هرچه طول پانل بیشتر باشد، تعداد درزهای اتصال کمتر و سرعت اجرا بالاتر میرود، اما حملونقل و مانورپذیری در کارگاههای کمفضا دشوارتر خواهد شد. برای پروژههای شهری با دسترسی محدود، پانلهای ۱×۲ متر انتخاب متعادلتری هستند.
۲. ضخامت هسته فوم و تأثیر آن بر عملکرد
ضخامت هسته پلیاستایرن، مهمترین متغیر در انتخاب پانل بر اساس کاربری است:
| ضخامت هسته | کاربری پیشنهادی | ویژگی کلیدی |
| ۴ تا ۶ سانتیمتر | دیوارهای داخلی غیرباربر، پارتیشنبندی | حداقل بار مرده، سرعت اجرای بالا |
| ۷ تا ۱۰ سانتیمتر | دیوار پیرامونی، نمای خارجی معمولی | تعادل بین عایق و هزینه |
| ۱۲ تا ۱۵ سانتیمتر | مناطق سردسیر، پروژههای با استاندارد انرژی بالا (مانند ساختمانهای سبز) | حداکثر عایق حرارتی و صوتی |
هرچه ضخامت هسته بیشتر شود، ضریب انتقال حرارت (U-Value) کاهش مییابد و در نتیجه هزینه سرمایش و گرمایش ساختمان در بلندمدت کمتر خواهد شد. با این حال، افزایش ضخامت هسته به معنای افزایش عرض نهایی دیوار پس از شاتکریت است؛ این موضوع در پروژههایی با محدودیت متراژ مفید (مانند آپارتمانهای کوچک) باید در فاز طراحی لحاظ شود.
۳. مشخصات چشمه مش و قطر مفتول
شبکه مش فولادی، عنصر اصلی باربری و یکپارچگی سازهای پانل است:
- اندازه چشمه: چشمههای ریزتر (۵×۵ سانتیمتر) تراکم مفتول بیشتری دارند و برای دیوارهای باربر یا مناطق با ریسک لرزهای بالا مناسبترند. چشمههای بزرگتر (۱۵×۱۵ سانتیمتر) معمولاً در پارتیشنهای غیرباربر با بار طراحی کم به کار میروند.
- قطر مفتول: مفتولهای ۲ تا ۲.۵ میلیمتر برای کاربری غیرباربر و مفتولهای ۳ تا ۴ میلیمتر برای دیوارهای باربر و سقف استفاده میشوند. افزایش قطر مفتول، مقاومت کششی مش و در نتیجه توانایی باربری نهایی پانل پس از شاتکریت را افزایش میدهد.
نکته کیفی مهم: مفتولها باید از نوع گالوانیزه یا با پوشش ضدزنگ باشند، در غیر این صورت در بلندمدت (بهویژه در محیطهای مرطوب) خطر زنگزدگی و کاهش مقاومت سازهای وجود دارد. هنگام خرید، مشاهده گواهی کیفیت مفتول و آزمایش کشش از تولیدکننده توصیه میشود.
۴. وزن نهایی پانل به عنوان معیار انتخاب
وزن هر متر مربع پانل قبل از شاتکریت معمولاً بین ۴ تا ۸ کیلوگرم است (بسته به ضخامت هسته و تراکم مش)، اما وزن نهایی پس از شاتکریت دوطرفه به شدت افزایش مییابد و به سازه اصلی منتقل میشود. برای همین، انتخاب ضخامت و قطر مفتول باید همواره با تأیید محاسبات مهندس سازه انجام شود، بهویژه در طبقات بالاتر ساختمانهای چندطبقه.

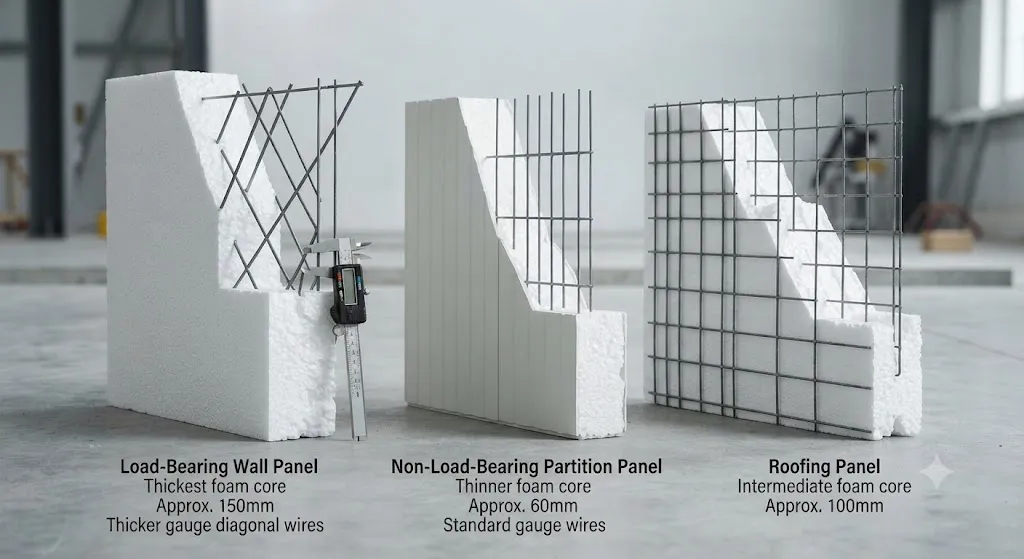

انواع دیوارهای تری دی پنل و کاربرد آنها
انتخاب نوع صحیح پانل، مهمترین تصمیمی است که پیش از شروع اجرا باید گرفته شود، چون مستقیماً روی مقاومت سازه، هزینه نهایی و حتی مجوزهای ساختمانی اثر میگذارد. در ادامه هر نوع را با جزئیات فنی، کاربرد عملی و نکات خرید بررسی میکنیم.
۱. دیوار تری دی پنل باربر
این نوع پانل به عنوان دیوار باربر جانبی یا برشی، بخشی از بار قائم و جانبی سازه (بهویژه بار زلزله) را جذب و به فونداسیون منتقل میکند.
- مشخصات فنی: ضخامت هسته بالاتر (معمولاً ۸ تا ۱۵ سانتیمتر)، قطر مفتول حداقل ۳ میلیمتر، چگالی یونولیت حدود ۱۵ کیلوگرم بر متر مکعب.
- کاربرد اصلی: جایگزین دیوارهای برشی بتنی یا دیوارهای باربر آجری در ساختمانهای کوتاه تا میانمرتبه، بهویژه در مناطق با ریسک لرزهای بالا.
- الزام اجرایی: طراحی و اجرای این نوع دیوار باید حتماً با محاسبات و تأیید مهندس سازه انجام شود، چون خطای اجرایی در این بخش میتواند ایمنی کل ساختمان را تحت تأثیر قرار دهد.
- مزیت کلیدی: کاهش وزن سازه نسبت به دیوار برشی بتنی معمولی، در حالی که مقاومت لرزهای مطلوبی حفظ میشود.
۲. دیوار تری دی پنل غیرباربر
این نوع صرفاً وظیفه جداسازی فضاها را دارد و هیچ باری از سازه اصلی را تحمل نمیکند.
- مشخصات فنی: ضخامت هسته کمتر (۴ تا ۷ سانتیمتر)، قطر مفتول حداقل ۲ میلیمتر، چگالی یونولیت حدود ۱۰ کیلوگرم بر متر مکعب.
- کاربرد اصلی: پارتیشنبندی داخلی واحدهای مسکونی و تجاری، دیوارهای جداکننده در ادارات، هتلها و فضاهای درمانی که نیاز به عایق صوتی مناسب دارند.
- مزیت کلیدی: سرعت اجرای بسیار بالا، وزن کم که فشار اضافی به سقف و فونداسیون وارد نمیکند، و صرفهجویی قابل توجه در هزینه نسبت به دیوارچینی سنتی.
- نکته خرید: برای این نوع دیوار، صرف زمان و هزینه برای مفتول یا هسته با مشخصات دیوار باربر ضروری نیست؛ انتخاب صحیح بر اساس کاربری واقعی، در هزینه نهایی پروژه صرفهجویی معناداری ایجاد میکند.
۳. تریدی پانل سقفی
برای پوشش سقفهای افقی یا شیبدار کمعمق طراحی شده و به عنوان عضو باربر خمشی عمل میکند.
- مشخصات فنی: ضخامت هسته حداقل ۶۰ میلیمتر، فاصله شبکههای جوشی حداقل ۱۰۰ میلیمتر.
- کاربرد اصلی: جایگزین سقفهای تیرچهبلوک یا کامپوزیت در پروژههای ویلایی و انبوهسازی، بهویژه در طرحهایی که کاهش وزن سقف اهمیت دارد.
- الزام اجرایی: باید بر روی تیرآهن یا نعلدرگاههای فولادی با فاصله محاسبهشده نصب شود و کمبر (خیز رو به بالا) در دهانههای بیش از ۴ متر رعایت شود تا پس از باربرداری، افت مجاز رخ دهد نه بیش از حد.
- مزیت کلیدی: حذف نیاز به قالببندی سنگین و کاهش زمان اجرای سقف نسبت به روشهای سنتی.
۴. دیوار تری دی پنل نمای خارجی (کامپوزیت/ساندویچی)
نوعی از دیوار غیرباربر یا نیمهباربر که به طور خاص برای نمای بیرونی طراحی شده است.
- مشخصات فنی: معمولاً هسته ضخیمتر (۱۰ تا ۱۵ سانتیمتر) برای مقابله با نوسانات دمایی محیط بیرون، همراه با پوشش نهایی مقاوم در برابر رطوبت و اشعه UV.
- کاربرد اصلی: نمای ساختمانهای تجاری و مسکونی که نیاز به عایق حرارتی قوی و کاهش پل حرارتی دارند.
- مزیت کلیدی: حذف نیاز به لایه عایق جداگانه، چون هسته پلیاستایرن بهطور یکپارچه هم نقش عایق و هم نقش قالب شاتکریت را ایفا میکند.
جدول مقایسه سریع انواع پانل
| نوع پانل | ضخامت هسته | قطر مفتول | چگالی یونولیت | کاربرد اصلی |
| باربر | ۸ تا ۱۵ سانتیمتر | حداقل ۳ میلیمتر | ~۱۵ kg/m³ | دیوار برشی، سازه باربر |
| غیرباربر | ۴ تا ۷ سانتیمتر | حداقل ۲ میلیمتر | ~۱۰ kg/m³ | پارتیشن داخلی |
| سقفی | حداقل ۶ سانتیمتر | متناسب با دهانه | متغیر | پوشش سقف افقی/شیبدار |
| نمای خارجی | ۱۰ تا ۱۵ سانتیمتر | متناسب با طراحی | متغیر | نمای بیرونی، عایق حرارتی |
نکات کلیدی در انتخاب ابعاد و ضخامت مناسب
انتخاب ضخامت و ابعاد تری دی پنل، یک تصمیم صرفاً فنی نیست؛ مستقیماً روی سه فاکتور مهم پروژه اثر میگذارد: هزینه نهایی، مصرف انرژی ساختمان در بلندمدت و مقاومت سازه در برابر بار وارده. در ادامه مهمترین معیارهای تصمیمگیری را بررسی میکنیم.
1.نوع کاربری سازه
انتخاب ضخامت هسته باید مستقیماً با نوع بار و عملکرد مورد انتظار دیوار یا سقف تطابق داشته باشد.
- دیوار باربر و پیرامونی: هسته ۱۰–۱۵ سانتیمتر (تحمل بار جانبی + عایق حرارتی)
- دیوار داخلی و پارتیشن: هسته ۵–۸ سانتیمتر (اولویت: سرعت اجرا و عایق صوتی)
- ضخامت بیش از نیاز در دیوارهای داخلی فقط هزینه و بار مرده را افزایش میدهد
2.شرایط اقلیمی
نوسان دمایی محل اجرا تعیینکننده حداقل ضخامت هسته برای تأمین مقاومت حرارتی کافی است.
- اقلیم سرد یا گرم (نوسان دمایی بالا): هسته حداقل ۱۲–۱۵ سانتیمتر
- اقلیم معتدل: هسته ۸–۱۰ سانتیمتر کافی است
- چگالی یونولیت به اندازه ضخامت اهمیت دارد؛ چگالی ~۱۵ kg/m³ عملکرد حرارتی و صوتی بهتری نسبت به فومهای کمچگالی دارد
3.مدیریت پرت و ابعاد استاندارد
تطبیق ابعاد پانل با نقشه معماری پیش از سفارش، مهمترین عامل کاهش ضایعات و هزینه برش است.
- عرض استاندارد: ۶۰–۱۲۰ سانتیمتر؛ عرضی انتخاب کنید که مضرب صحیح طول دیوار یا فاصله بازشوها باشد
- طول استاندارد: ۱–۴ متر (برخی تولیدکنندگان تا ۶ متر)؛ سفارش با طول متناسب ارتفاع طبقه، برش عمودی و درز اضافه را حذف میکند
- کاهش تعداد درز و برش = کاهش زمان اتصال مش و مهاربندی گوشهها
توصیه خرید: پیش از سفارش، نقشه اجرایی را با تولیدکننده به اشتراک بگذارید تا ابعاد پانل بر اساس متراژ و بازشوهای واقعی بهینهسازی شود.

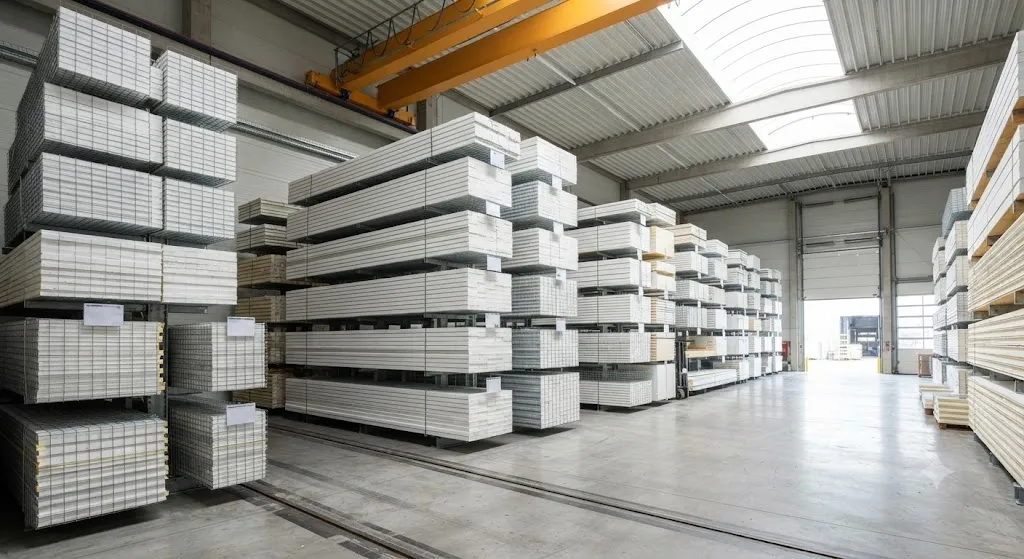

چرا گروه تولیدی تری دی پنل تهران بهترین انتخاب شماست؟
تولید پنلهای استاندارد با ابعاد دقیق مهندسی و مرغوبترین متریال، نقش تعیینکنندهای در کیفیت نهایی ساختوساز دارد. دلایل انتخاب گروه تولیدی تری دی پنل تهران را در موارد زیر خلاصه کردهایم:
- ۲۰ سال سابقه اجرایی: فعالیت مستمر و درخشان در صنعت ساختمان با سازههای 3D Panel
- بیش از ۱۰۰۰ پروژه موفق: رزومه اجرایی گسترده در انواع پروژههای مسکونی، تجاری و صنعتی با سازه تری دی پنل
- تولید پنل با ابعاد مهندسی دقیق: کاهش پرت مصالح و افزایش سرعت اجرا در کارگاه
- استفاده از مرغوبترین متریال: تضمین کیفیت نهایی و دوام سازه در بلندمدت
- خط اختصاصی تولید پنجره دوجداره UPVC: تأمین یکجای ملزومات بهینهسازی انرژی پروژه، بدون نیاز به تهیه از چند تأمینکننده مجزا
- کاهش هزینه سوخت: ترکیب همزمان سازه تری دی پنل و پنجره دوجداره، عایقبندی حرارتی ساختمان را به حداکثر میرساند
- مشاوره تخصصی و استعلام قیمت: امکان بررسی قیمت دیوار یونولیتی و دریافت راهنمایی فنی متناسب با نیاز پروژه شما
نتیجهگیری
شناخت دقیق ابعاد تری دی پنل، ضخامت هسته فوم و انتخاب درست میان مدلهای باربر، غیرباربر و سقفی، تضمینکنندهی استحکام، عایقبندی استاندارد و کاهش هزینههای اجرای سازه شماست. بهرهگیری از ابعاد استاندارد علاوه بر سرعتبخشی به پروژه، ایمنی ساختمان را در برابر زلزله به حداکثر میرساند.
اگر برای پروژهی ساختمانی خود به دنبال استعلام دقیق ابعاد، متریال درجهیک و مشاوره تخصصی هستید، همین حالا با کارشناسان ما تماس بگیرید.
- تلفنهای تماس: ۰۹۲۱۱۰۰۴۹۴۳ | ۰۹۱۱۴۴۵۵۷۷۴
- آدرس دفتر مرکزی: تهران، خیابان شهید بهشتی، خیابان مفتح، کوچه دهم، پلاک ۲۰
- آدرس کارخانه: تهران، کرج، سیمین دشت، شهرک صنعتی سیمین دشت، خیابان هشتم غربی
